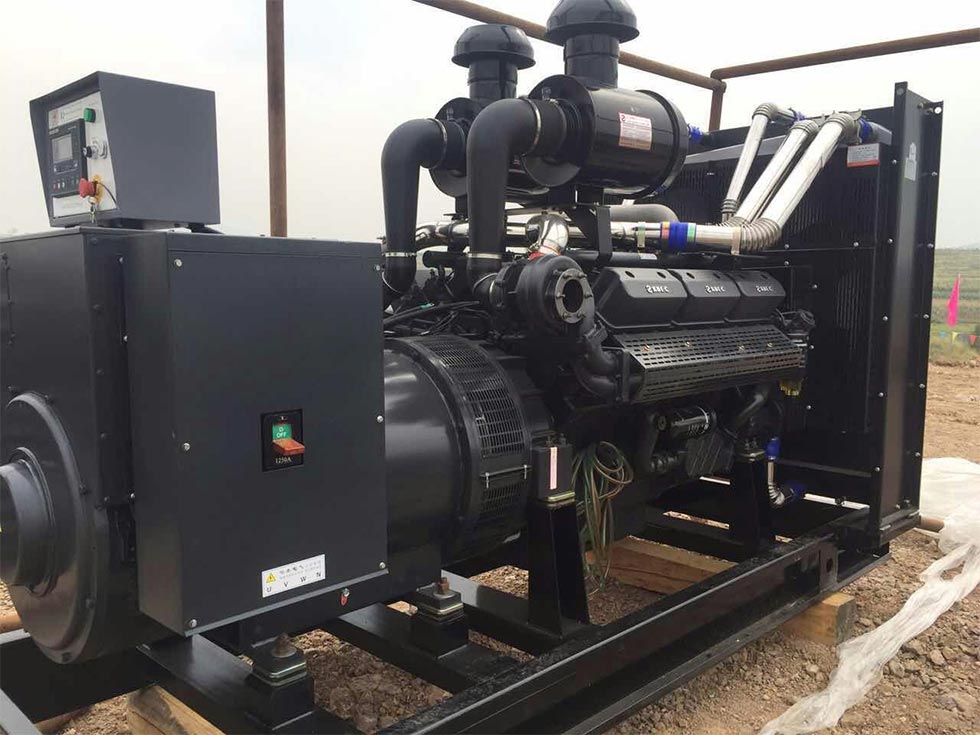

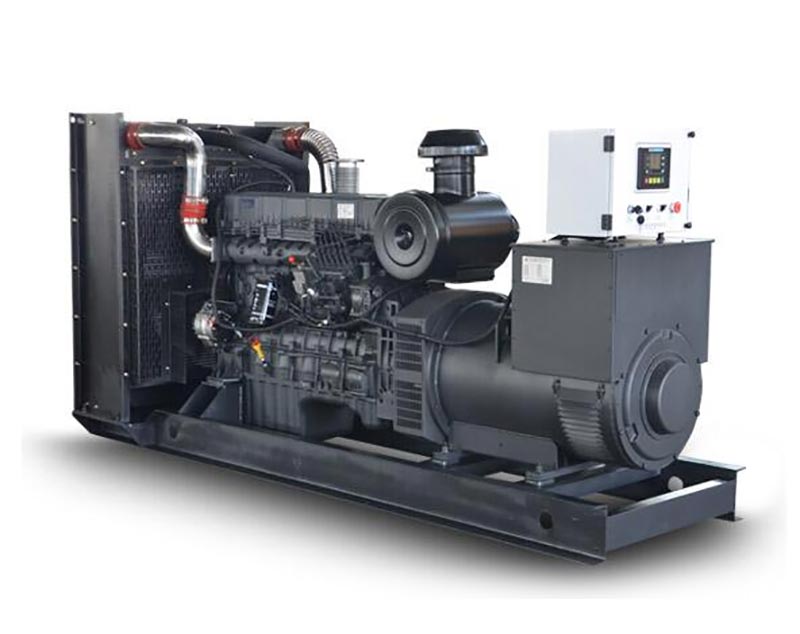

500 kW generaattorisarja

Kechengin 500 kW:n generaattorisarja on valmistettu Kiinassa. Yksikön ydin käyttää Chongqing Cummins -moottoria ja Lilleä Semir-harjaton generaattori yhdistettynä itsestään käynnistyvään ohjausjärjestelmään, mikä takaa korkean luotettavuuden ja nopean vastausta. Virransyöttö käynnistyy automaattisesti 15 sekunnin kuluessa päävirtalähteen katkaisemisesta ja valmiustilan teho on jopa 500 kW.Tässä tuotteessa on integroitu konttirakenne, kompakti rakenne, helppo siirtää ja asentaa, ja se täyttää asiaankuuluvat kansalliset ja kansainväliset standardit.Sen polttoaineenkulutus on alhainen aikana toiminta ja vakaa suorituskyky, joten se sopii erityisen hyvin paikkoihin, joissa on erittäin korkeat vaatimukset virransyötön jatkuvuus, kuten sairaalat, datakeskukset, teollisuuspuistot ja suurtapahtumien tuki.

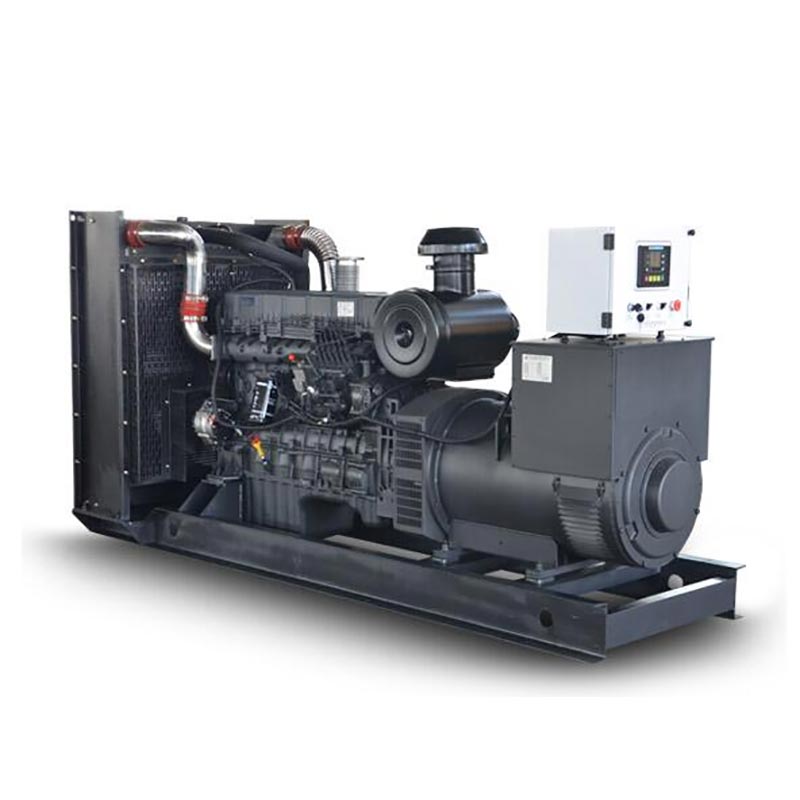

Kecheng 500kW generaattorisarjan ulkoasupiirros

Ydin etu

Cummins-moottorin suorituskyvyn analyysi

Yksikön voimaytimenä Chongqing Cummins KTA19-G8 -moottori käyttää 6-sylinteristä rivirakennetta, sylinterin halkaisijaa × iskunpituus 159 mm × 159 mm, iskutilavuus 18,9 litraa, ja se saavuttaa 575 kW:n varatehoa turboahtimen välijäähdytyksen avulla teknologiaa. Sen PT-suorapolttoaineen ruiskutusjärjestelmä yhdessä elektronisen säätimen kanssa vähentää polttoainetta kulutus on niinkin alhainen kuin 206 g/kw·h (75 % kuormitus), mikä on 8 % pienempi kuin vastaavissa malleissa. Suunnittelu luja metalliseos valurautainen sylinterilohko ja integroitu taottu teräs kampiakseli varmistavat, että suuri kunnostus aikaväli ylittää 20 000 tuntia ja sopii laajalle lämpötila-alueelle -20 ℃ - 40 ℃.

Leroy Somer -generaattoreiden tekniset kohokohdat

Lillesemma harjaton generaattori (suojausluokka IP23, eristysluokka H) ottaa käyttöön automaattisen AVR-jännitesäädön järjestelmä, vakaan tilan jännitteensäätönopeus ≤±1%, transienttijännitteen palautumisaika < 3 sekuntia turvallisuuden varmistamiseksi herkkien kuormien, kuten lääketieteellisten laitteiden ja tarkkuusinstrumenttien, käyttö. Generaattori on varustettu a PMG-kestomagneettiherätysjärjestelmä, joka säilyttää vakaan tehon myös sähköverkon vaihteluissa. The puhelimen harmoninen kerroin THF on alle 2 %, mikä täyttää tiukat virranlaatuvaatimukset viestintätukiasemat jne.

Älykäs itsestään käynnistyvä järjestelmä

500 kW:n dieselgeneraattorisarja on varustettu LCD-kiinalaisella nestekide-numeerisella ohjausjärjestelmällä, tukee ATS:ää kaksi virtalähdettä, ja siinä on verkkoalijännitteen tunnistus (vasteaika < 0,5 sekuntia), kolme kertaa käynnistyksen uudelleenyrityslogiikka ja vikojen itsediagnostiikka. 24 V DC käynnistysjärjestelmä yhdessä vesivaipan kanssa lämmitin, saavuttaa 99 % onnistumisprosentin -15 ℃ ympäristössä. Etävalvontamoduuli voi ladata 16 käyttöparametrit, kuten jännite, taajuus ja öljynpaine reaaliajassa, ja tukevat tietojen käyttöä välillä mobiilisovellus ja PC.

Tekninen parametri

Generaattorin ominaisuudet

Rakenteellisen suunnittelun kohokohdat

• Modulaarinen asettelu: Moottori, generaattori ja ohjausjärjestelmä on liitetty joustavasti iskuja vaimentavien tyynyjen kautta vähentää tärinän siirtymistä (amplitudi ≤0,3 mm) ja pidentää laitteen käyttöikää.

- Alhainen meluoptimointi: käyttämällä kaksikerroksista äänieristyspäällystettä (sisäkerros ääntä vaimentavaa puuvillaa + ulompi teräslevykerros) yhdistettynä impedanssikomposiittiäänenvaimentimeen, melu voidaan vähentää 75 dB:iin (a äänieristetty laatikkomoduuli vaaditaan lisävarusteena).

-Huoltomukavuus: Moottorin öljynsuodatin, polttoainesuodatin ja muut herkät osat on sijoitettu keskitetysti. Päivittäinen huolto ei vaadi oheiskomponenttien purkamista, mikä säästää 50 % huoltoajasta.

Ympäristöön sopeutumiskyky

Laite on läpäissyt GB/T 2423.16 muottitestin (luokka ≤2) ja seismisen lujuustestin (vaakakiihtyvyys 0,2 g), ja voi toimia pitkään ympäristössä, jonka korkeus on ≤1000m ja suhteellinen kosteus ≤90% (ei kondensaatio). Polttoainejärjestelmä on yhteensopiva 0# dieselin (kesä) ja -10# dieselin (talvi) kanssa, ja se on varustettu öljy-vesi-erotin (suodatustarkkuus 10 μm) varmistaa luotettavuuden alueilla, joissa on korkea rikkipitoisuus sisältöä.

Käyttötapa

Tarkista prosessi ennen käynnistystä

• Polttoainejärjestelmä: Tarkista, että polttoainesäiliön polttoainetaso on ≥30%, avaa polttoaineventtiili ja poista kaikki ilma säiliöstä. putkisto (paina polttoainepumppua käsin, kunnes vastus kasvaa). - Sähköjärjestelmä: Akun jännite ≥24V, ohjauspaneeli näyttää "valmiustilan" ja hätäpysäytyspainike nollataan. - Mekaaninen tarkastus: öljytason tulee olla mittatikun H/L-merkin välissä, jäähdytysnesteen tason tulee olla kaksi kolmasosaa paisuntasta säiliössä, ja tuulettimen hihnan kireyden tulee olla sellainen, että puristimen taipuma on 10-15 mm.

Käynnistyksen vaiheet

• Automaattinen tila: Käännä ohjauspaneelin nuppi asentoon "Automaattinen", jolloin järjestelmä siirtyy verkkovirran valvontaan valtio. Se käynnistyy automaattisesti, kun verkkovirta katkeaa (ATS-kytkentäaika onnistuneen käynnistys kestää alle 10 sekuntia).

- Manuaalinen tila: Paina ja pidä "Start"-painiketta painettuna 3 sekuntia. Kun nopeus nousee 1500 rpm ja jännite stabiloituu, sulje lähtökatkaisin (huomio taajuusmittarin 50±0,5Hz).

- Kuormausvaatimukset: Käynnistyksen jälkeen tyhjäkäynnillä 3 minuuttia (öljynpaine ≥0,3 MPa), lisää kuormaa vähitellen 50%, ja 10 minuutin ajon jälkeen se voidaan nostaa täyteen kuormaan.

Sammutustoiminnon tiedot

• Normaali sammutus: Poista ensin kuorma, anna moottorin käydä joutokäynnillä 5 minuuttia (jotta turboahdin ei pääse ylikuumeneminen), paina "Stop"-painiketta ja sulje sitten polttoaineventtiili, kun nopeus laskee nollaan.

- Hätäpysäytys: Kun öljynpaine on alle 0,2 MPa, veden lämpötila on yli 105 ℃ tai epänormaali ääniä, paina välittömästi punaista hätäpysäytyspainiketta. Tapahtuman jälkeen vika on tarkistettava ennen uudelleenkäynnistys.

- Pitkäaikainen sammutus: Käynnistä kerran viikossa (käy 30 minuuttia), vaihda akun elektrolyytti kuukausittain (jos ilman kosteus on yli 75 %) ja lisää polttoainesäiliöön säilöntäaineita.

Varotoimenpiteet

Ympäristövaatimukset

• Asennuspaikka: Laitteen ja seinän välinen etäisyys tulee olla vähintään 1,5 m ja ilman pinta-ala tuloaukon tulee olla vähintään 2,5 ㎡ kylmän ilman kierron varmistamiseksi (3m³/min ilmamäärä vaaditaan jokaista kW voimasta).

- Päästövaatimukset: Pakoputki on varustettava sadesuojalla. Vaakaosan kaltevuus ei saa olla pienempi kuin 3°. Poistoaukko tulee pitää poissa ilman tuloaukosta (yli 5 metrin etäisyys). estää pakokaasujen takaisinvirtauksen.

- Palontorjuntamääräykset: Tietokonehuoneessa on 2 8kg kuivajauhesammutinta. Etäisyys Öljysäiliön ja yksikön välillä tulee olla yli 1 m. Maaperää tulee käsitellä öljyn vuotamisen estämiseksi (se on suositellaan epoksihartsipinnoitteen käyttöä).

Huoltosykli

Turvallisuusvaroitus

Suojakaiteen avaaminen käytön aikana on ehdottomasti kielletty. Generaattorin päätykannen pintalämpötila voi saavuttaa 120 ℃, mikä aiheuttaa palovammoja. Ennen huoltoa pääkatkaisin on irrotettava ja "Tee Ei lähellä" -kyltti roikkuu. Kondensaattorin purkausajan tulee olla vähintään 5 minuuttia. Ukkosmyrskykauden aikana, maadoitusresistanssi tulee testata ≤4Ω ja salamansuojan käyttöjännite tulee asettaa arvoon 420V (verkkojännite).

Sovellustapaus

Kechengin 500 kW:n generaattorisarja on palvellut avainprojekteja, kuten Qingdaon sataman automatisoitua terminaalia otettu käyttöön vuonna 2023) ja Qilun sairaalan hätäsähköjärjestelmä (asennettu vuonna 2024). aikana kesän sähkön säännöstelyjakso Weifangissa vuonna 2024, tietty kemianalan yritys otti tämän yksikön käyttöön varmistaakseen keskeisten tuotantolinjojen jatkuva käyttö. Se toimitti tehoa yhteensä 1 260 tuntia keskimääräisellä keskimääräisellä ajalla 480 tunnin vikojen välillä. Polttoaineen kulutus pieneni 1,2 tonnia saman tehomerkin vastaavaan.
