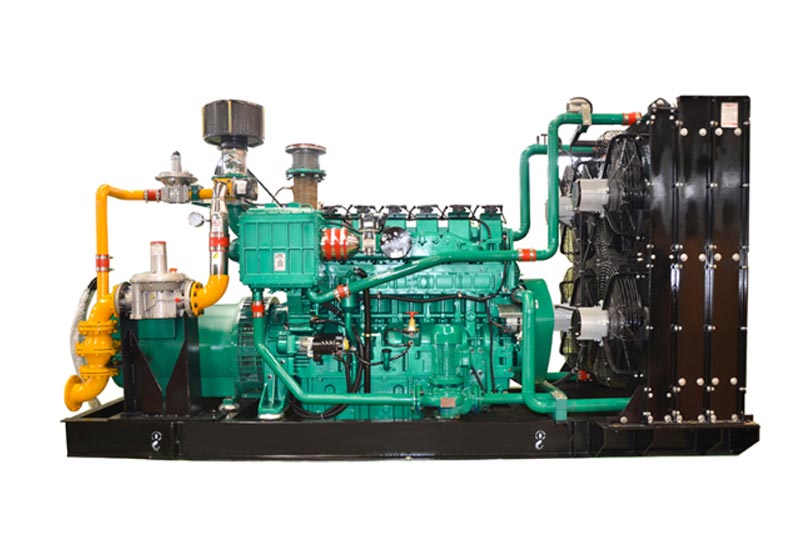

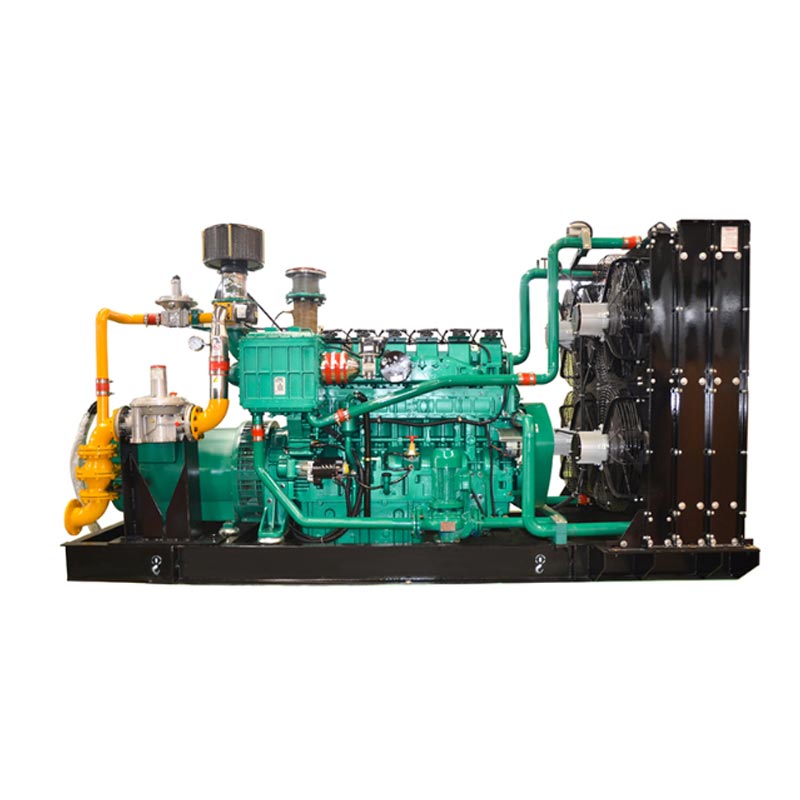

Biokaasugeneraattorisarja sikatilalle

China Kechengin biokaasugeneraattorisarja sikatilalle pystyy käsittelemään sikatilojen lannan ja jätevedet ja saavuttamaan energiaa omavaraisuus. Tämä laite on suunniteltu erityisesti kotieläintilojen biokaasun muuntamiseen. Se voi sopeutua biokaasupitoisuuden ja epäpuhtauspitoisuuden vaihtelut ja toimivat vakaasti sähköntuotannossa. Yksikkö ottaa käyttöön an integroitu suunnittelu, joka sisältää biokaasun esikäsittelyn, tehokkaan polttomoottorin, generaattorin ja jätteen lämmöntalteenottolaite. Se ei ainoastaan tuota sähköä, vaan myös ottaa talteen lämpöenergiaa tuotantoa tai päivittäistä elämää varten, Näin tehostetaan energian kokonaiskäyttöastetta. Tuotteen teho vaihtelee 50-200 kilowattia ja voidaan räätälöidä jalostustilan varaston ja biokaasutuotannon mukaan. Ydin komponenttien mukana toimitetaan kahden vuoden tai 8 000 tunnin takuuhuolto. Tämä järjestelmä voi auttaa pieniä ja keskisuuria sekä suuret sikatilat saavuttavat tehokkaasti lannan ja jäteveden resurssien hyödyntämisen, vähentävät käyttökustannuksia ja rakentaa ympäristöystävällinen ja energiaa säästävä kiertotuotantomalli.

Sovellusskenaariot (yksinomaiset skenaariot sikatiloilla)

1. Sikatila käyttää omaa virtalähdettä

• Sovellettavat skenaariot: Sikalavalaistus, rehunkäsittelylaitteet (murskaimet, sekoittimet), ympäristönvalvonta laitteet (tuulettimet, vesiverhot, termostaatit), lannankäsittelylaitteet (sekoituspumput, kiinteän nesteen erottimet)

• Ydinarvo: Se korvaa virransyötön sähköverkosta ja vähentää sähkökustannuksia (laskettu sikatila, jossa on varastossa 500 sikaa, se tuottaa keskimäärin 120 kW · h sähköä päivässä, mikä säästää noin 30 000 yuania sähkömaksuina vuodessa). Sähkökatkon sattuessa se toimii hätävirtalähteenä varmistaa, että ilmanvaihto ja lämpötilan säätö sikaloissa eivät keskeydy, mikä estää sikojen kuoleman stressin takia.

2. Biokaasun hukkalämmön talteenotto ja hyödyntäminen

• Sovellettavat skenaariot: Talvilämmitys sikaloissa (porsaiden hautomot, lihotustilat), eristys biokaasussa käymissäiliöt (pitää käymislämpötila 35-40 ℃ ja lisää biokaasun tuotantoa), lämmitys/kuuma vettä henkilökunnan oleskelutiloissa

• Ydinarvo: Generaattorisarjan hukkalämmön talteenottonopeus on ≥80 %. 50 kW:n malli voi palautua keskimäärin 150 MJ lämpöä päivässä, mikä täyttää 1000 neliömetrin sikalan lämmitystarpeet ja vähentää hiilen/kaasun kustannuksia lämmitys ja kaksi etua: "sähköntuotanto + lämmitys".

3. Verkkoon kytketty sähköntuotanto (lisäsähkön tuotto)

• Sovellettavat skenaariot: Suuret sikatilat (varasto yli 2000 sikaa), riittävä biokaasun tuotanto (päivittäin biokaasun tuotanto ≥500 kuutiometriä) ja omakäytön jälkeinen ylijäämäsähkö kytketään kansalliseen sähköön ruudukko

• Ydinarvo: Nauti kansallisesta uudesta energiaverkkoliitäntätuesta (0,3-0,5 yuania /kW · h), vuosittaisella verkkoon kytketty sähkö noin 1,2 miljoonaa kW · h 200 kW:n mallille, mikä tuottaa lisätuloa 360 000-600 000 yuania. Samalla se täyttää ympäristönsuojelupolitiikan vaatimukset ja auttaa sikatilalle myönnetään "Green Breeding Demonstration Farm" -titteli.

4. Tukitilat lannan ja jäteveden käsittelyyn

• Sovellettavat skenaariot: Sikatilan biokaasugeneraattorisarja voidaan liittää sikatilojen biokaasukeittimiin ja kiinteän ja nesteen erottimiin. Valta generaattorisarjan tuottama syötetään suoraan lannankäsittelyjärjestelmään muodostaen energiakierron "lanta → biokaasu → sähkö → lannankäsittely"

• Ydinarvo: Lannan ja jätevedenkäsittelylaitteiden korkeiden sähkökustannusten ratkaiseminen ja samalla vähentäminen suorien biokaasupäästöjen aiheuttamaa ympäristön saastumista ja täyttää ympäristönsuojeluvaatimukset "Laajamaisesta karjan ja siipikarjankasvatuksesta aiheutuvan saastumisen ehkäisemistä ja valvontaa koskevat määräykset".

Tuotteen edut (Suunniteltu käsittelemään sikatilojen kipupisteitä)

Tekniset parametrit (yleisesti käytetyt mallit sikatiloilla)

Tekniset ominaisuudet (räätälöity muotoilu sikatiloihin)

1. Erikoistunut esikäsittelyjärjestelmä biokaasulle

• Kechengin "kolmivaiheinen esikäsittelyyksikkö": ensimmäisen vaiheen kuiva rikinpoisto (poistaa rikkivetyä estääkseen polttomoottoreiden korroosio), toisen vaiheen syklonikuivaus (vesihöyryn erottaminen biokaasusta estämään veden kerääntymisen sylintereihin) ja kolmannen vaiheen paineenvakautusventtiili (stabiloi biokaasun paine välttää biokaasutuotannon vaihteluista johtuvaa epävakaata yksikkönopeutta), joka sopii ominaisuuksiin Biokaasun "korkea rikkipitoisuus, korkea kosteus ja suuret tuotannon vaihtelut" sikatiloilla.

2. Korroosionkestävä voimajärjestelmä

• Polttomoottori on varustettu biokaasun erityisillä männänrenkailla (valmistettu kulutusta kestävästä valuraudasta ja kromipinnoituskerros) ja venttiilit (ruostumattomasta teräksestä), jotka kestävät rikkivedyn korroosiota biokaasussa ja niiden käyttöikä on pidennetty 15 000 tuntiin (50 % pidempi kuin tavallisella dieselmoottorilla komponentit). Sytytystulpassa on hiilen muodostumista estävä rakenne, joka estää biokaasun epätäydellisen palamisen aiheuttaa hiilikertymiä ja aiheuttaa sytytyshäiriön.

3. Ainutlaatuinen älykäs ohjausjärjestelmä sikatiloihin

• Varustettu sikatiloihin tarkoitetulla KCPLC-02-ohjaimella, se tukee: ① Biokaasun automaattista sovittamista pitoisuus (pienentää automaattisesti kuormaa, kun metaanipitoisuus on alle 45 % ja automaattisesti kuormituksen lisääminen, kun se on yli 75 % liekkien estämiseksi); ② Se liittyy lämpötilan säätöön biokaasukeitin (generaattorikoneiston hukkalämpö priorisoidaan biokaasukeittimen eristykseen, ja hukkalämpöventtiili avautuu automaattisesti, kun lämpötila laskee alle 35 ℃). ③ Etävalvonta matkapuhelimella APP (sähköntuotannon, biokaasun kulutuksen ja vikahälytysten katselu, sopii sikatilan etähallintaan johtajat).

4. Suunnittelu hukkalämmön asteittaiseen hyödyntämiseen

• Ota käyttöön "kaksisilmukkainen hukkalämmön talteenotto" : Ensimmäinen silmukka ottaa talteen sylinterin vuorauksessa olevan veden hukkalämmön polttomoottorin (lämpötila 80-90 ℃) ja syöttää sen lämmitykseen sikaloissa; The toinen piiri ottaa talteen poistolämmön pakokaasusta (lämpötila 400-500 ℃) ja lämmittää kierrättää vettä biokaasukattilassa lämmönvaihtimen kautta käymislämpötilan ylläpitämiseksi, energiasyklin saavuttaminen "sähköntuotanto → lämmitys → lisääntynyt biokaasun tuotanto", jolloin saadaan 15 % enemmän energiaa arvoa kuin tavalliset yksiköt.

5. Räjähdyssuojattu turvallisuussuunnittelu

Yksikön sähköjärjestelmä on räjähdyssuojattu Ex dⅡB T4 (sopii syttyville ja biokaasun räjähdysominaisuudet). Biokaasuputkisto on valmistettu ruostumattomasta teräksestä 304 (korroosionkestävä ja räjähdyssuojattu). Esikäsittelyjärjestelmä on varustettu biokaasuvuotohälyttimellä (herkkyys ≤0,1 % VOL), joka noudattaa standardia "Sähkölaitteet räjähdysvaarallisille kaasuille" GB 3836.1. Varmista turvallinen sikatilojen toimintaa.

Käyttömenetelmä (yksinkertainen toimintaprosessi sikatiloilla)

1. Käynnistystä edeltävä tarkastus (päivittäinen pakollinen)

2. Käynnistys (pääasiassa automaattitilassa)

1. Käynnistä esikäsittelyjärjestelmä: Avaa biokaasukeittimen poistoventtiili, käynnistä esikäsittelyjärjestelmä (rikinpoistopuhallin, vedenpoistopumppu) ja käytä sitä 5 minuuttia. Biokaasun puhtauden jälkeen (metaani pitoisuus ≥50%) ja paine tasaantuu, avaa biokaasun yksikköön johtava venttiili.

2. Laitteen käynnistys: Napsauta "Auto Start" ohjaimen kosketusnäytössä. Kun yksikkö on esikuumentunut 30 sekuntia (pidennetty 1 minuuttiin matalassa lämpötilassa), käynnistä se. Tarkkaile pyörimisnopeutta (nosta asteittain arvoon 1500r/min), biokaasun tulopaine (0,8-1,2kPa) ja sähköntuotantojännite (380V±5%). Kerran parametrit vakauttaa, lataa automaattisesti (ensimmäinen kuorma ei ylitä 50%). Aja 10 minuuttia ja lisää sitten täyteen kuorma.

3. Hukkalämmön hyödyntämisasetukset: Säädä hukkalämmön talteenottoventtiiliä tarpeen mukaan. Kun sikala vaatii lämmitys, avaa "lämmityspiiri". Kun biokaasukattila tarvitsee eristystä, avaa "biokaasueristys piiri". Säädin valvoo automaattisesti lämpötilaa ja säätää venttiilin aukkoa.

3. Toiminnan valvonta (päivittäinen hallinta)

• Tallenna tärkeimmät parametrit kahden tunnin välein: sähköntuotanto, biokaasun kulutus, metaanipitoisuus ja hukkalämmön syötön lämpötila (sikaloiden lämmitys ≤60℃, biokaasukeittimien eristys ≤40℃). Kun biokaasu pitoisuuden todetaan olevan alle 45 %, tarkista välittömästi biokaasukeittimen käymistila (esim. syöttönopeudena, sekoitustaajuus).

• Säätimen hälytysten käsittely: Jos hälytyksiä, kuten "Alhainen biokaasupaine" (tarkista biokaasun poistoventtiili keitin), "veden korkea lämpötila" (puhdista jäähdytysjärjestelmän kalkki) tai "rikinpoistovika", kuormaa on vähennettävä ja kone ensin sammutettava. Vasta vian korjaamisen jälkeen kone voidaan ottaa käyttöön käynnistetty uudelleen.

4. Sammutustoiminto (jokaisen päivän lopussa tai toimintahäiriön sattuessa)

1. Kuorman vähentäminen ja sammuttaminen: Tyhjennä ensin vähitellen (vähennä kuormitus nollaan), sulje venttiili, joka yhdistää biokaasua yksikköön, pidä esikäsittelyjärjestelmä käynnissä 5 minuuttia (tyhjennä putkiston jäännösbiokaasu), napsauta sitten "Stop" ohjaimesta, jolloin yksikkö toimii kuormittamattomana 3-5 minuuttia ennen pysähtymistä.

2. Järjestelmän sammutus: Sammuta esikäsittelyjärjestelmä (rikinpoistopuhallin, vedenpoistopumppu), sulje poistoventtiili biokaasukeittimestä (kun kone on pitkään poissa käytöstä), tarkista mahdolliset biokaasuvuodot tai öljy vuotaa laitteesta ja puhdista pöly yksikön pinnalta.

3. Tietojen tallennus: Tallenna päivän kokonaissähköntuotanto, biokaasun kokonaiskulutus ja toiminnan kesto kustannuslaskennan ja tukihakemuksen perusteet.

Turvallisuus ja suoja (sikatilojen keskeiset määräykset)

1. Asennusturvallisuus (perusvaatimukset)

• Paikanvalintastandardit: Yksikkö tulee asentaa biokaasukeittimen myötätuulen suuntaan (vähintään 10 metrin etäisyydellä biokaasukeittimestä), kaukana sikalan rehuvarastointialueesta ja avoliekin lähteistä (esim. kuten kattilat ja uunit). Asennusalueella tulee olla hyvä ilmanvaihto (tuntituuletustilavuus on at vähintään 20 kertaa yksikön tilavuus) ja maan tulee olla kipinöimätön (kuten sementti + antistaattinen pinnoite).

• Räjähdyssuojattu rakenne: Biokaasuputkistoissa on käytettävä räjähdyssuojattuja putkiliittimiä (esim. kupariventtiileitä estämään törmäyksen aiheuttamat kipinät), ja yksi räjähdyssuojattu paineenalennusventtiili tulee asentaa jokaista 10 metriä kohden putki. Sähkölaitteiden (kuten valaistuksen ja kytkimien) on oltava räjähdyssuojattuja. Se on ehdottomasti kielletty käytä ei-räjähdyssuojattuja työkaluja työskennelläksesi laitteen lähellä.

• Palosuojauskokoonpano: Asennusalue on varustettu kahdella 4 kg:n kuivajauhesammuttimella (≤5 metrin päässä yksiköstä) ja tulihiekkalaatikko (tilavuus ≥0,5m³). Varoitusmerkit, kuten "No Open Flame" ja "Syttyviä ja räjähtäviä" perustetaan, ja paloturvallisuustilojen tehokkuutta tarkastetaan säännöllisesti.

2. Käyttöturvallisuus (henkilöstönormit)

• Sertifioitu henkilöstö: Käyttäjien on läpäistävä Kecheng Electric Powerin erikoiskoulutus (biokaasuturvallisuus, yksikkö läpäisevät arvioinnin ja hankkivat todistuksen ennen tehtäviensä aloittamista. Luvaton henkilökunta on yksiköiden käyttö on ehdottomasti kielletty.

• Käytön vasta-aiheet: Älä pura biokaasuputkea tai räjähdyssuojattuja osia, kun yksikkö on toiminnassa. Älä tupakoi tai käytä avotulta asennusalueella. Kun tarkistat biokaasuvuotoja, käytä saippuavettä putkien liitoksiin (avoliekin havaitseminen on ehdottomasti kielletty). Jos löydät kuplia, pysäytä kone välittömästi käsittelyyn.

• Henkilökohtaiset suojaimet: Käytä antistaattisia työvaatteita ja liukumattomia kenkiä työskennellessäsi. Käytä pölynaamareita ja käsineitä joutuessaan kosketuksiin rikinpoistoaineiden kanssa (rikinpoistoaineiden aiheuttaman ihoärsytyksen välttämiseksi). Kosketa staattisen sähkön vapautuspainiketta ennen asennusalueelle tuloa (staattisen sähkön vapauttamiseksi ihmiskehosta).

3. Ylläpidä turvallisuutta (säännöllinen tarkastus)

• Virran ja kaasun katkaisu: Ennen huoltoa laitteen virransyöttö on katkaistava (katkaise virta kytkin), biokaasuputken venttiili tulee sulkea ja putkistossa oleva jäännösbiokaasu tyhjennys typellä tai ilmalla (työ voidaan suorittaa vasta sen jälkeen, kun metaanipitoisuuden on havaittu olevan ≤0,5 % VOL). Varoituskyltti, jossa lukee "Huolto käynnissä, älä käynnistä".

• Komponenttien huolto: Kun rikinpoistolaitetta vaihdetaan, se tulee tehdä hyvin ilmastoidussa ympäristössä. Vanha rikinpoistolaite on suljettava (ympäristön saastumisen välttämiseksi). Sisäisen palamisen peruskorjauksen yhteydessä moottoreissa on ehdottomasti kiellettyä käyttää työkaluja, jotka voivat tuottaa helposti kipinöitä (kuten teräsavaimet; se on suositellaan kupariavainten käyttöä).

• Säännöllinen tarkastus: biokaasuvuotohälyttimen herkkyys ja räjähdyssuojan tiivistyskyky sähkölaitteet tarkastetaan kerran kuukaudessa. Biokaasuputken seinämän paksuus tarkastetaan kerran a neljännes (korroosion ja rei'ityksen estämiseksi). Kattavan turvallisuusarvioinnin suorittaa Kecheng Electric Sähköinsinööri kerran vuodessa.

4. Hätätoimet (äkilliset tilanteet)

• Biokaasuvuoto: Pysäytä kone välittömästi, sulje biokaasusäiliö ja yksikön biokaasuventtiili, käynnistä kaikki ilmanvaihtolaitteet asennusalueella, evakuoi henkilöstö vastatuulen suuntaan ja ehdottomasti kiellä minkä tahansa sähkölaitteen (kuten valot, matkapuhelimet) kytkin. Kun metaanipitoisuus putoaa alle 0,5%, tarkista vuotokohta ja korjaa se.

• Paloonnettomuus: Pysäytä kone välittömästi ja katkaise kaasun syöttö. Käytä kuivaa jauhesammutinta sammuta tuli (älä käytä vettä tulipalon sammuttamiseen, koska biokaasu on ilmaa kevyempää eikä vesi voi peittää sitä). klo samaan aikaan soita 119, evakuoi sikatilan henkilökunta ja siat turvalliselle alueelle. Sammuttamisen jälkeen tulipalo, tutki tulipalon syy (kuten sähköoikosulku tai avotulen syttyminen).

• Yksikkövian sammutus: Jos seisokki tapahtuu biokaasukatkoksen vuoksi, varavirtalähde (esim. generaattori) tulee aktivoida viipymättä ilmanvaihdon ja lämpötilan säätelyn varmistamiseksi sikaloissa. Jos sikatilan biokaasugeneraattori pysähtyy mekaanisen vian vuoksi, ota yhteyttä Kecheng Electric Powerin (400-xxx.xxxx) huoltopalveluun. Me vastaa 2 tunnin kuluessa ja korjaa paikan päällä 24 tunnin kuluessa.
